仪表由信号测量、运算、显示网络通讯及面板指令等组成。pH和温度的变送阻抗变换,将pH变为59.16mV/pH (25°C) 低阻信号;将NTC变换为电压信号。仪表与pH (或ORP)电极配套,实现对溶液酸碱度的pH (或ORP)值监测,传感器是由pH (或ORP)玻璃电极和甘汞(或Ag/AgCl)参比电极组成的电池,依据能斯特方程产生与溶液pH值相关的电位差: Ex=Eo+SpH。 该电位差经具有高输入阻抗的前置放大器放大,热敏元件送出对应温度值的信号,两组信号被放大后经A/D转换,通过|/0接口芯片,经单片微处理器运算后在显示屏上醒目显示。
仪表由信号测量、运算、显示网络通讯及面板指令等组成。pH和温度的变送阻抗变换,将pH变为59.16mV/pH (25°C) 低阻信号;将NTC变换为电压信号。仪表与pH (或ORP)电极配套,实现对溶液酸碱度的pH (或ORP)值监测,传感器是由pH (或ORP)玻璃电极和甘汞(或Ag/AgCl)参比电极组成的电池,依据能斯特方程产生与溶液pH值相关的电位差: Ex=Eo+SpH。 该电位差经具有高输入阻抗的前置放大器放大,热敏元件送出对应温度值的信号,两组信号被放大后经A/D转换,通过|/0接口芯片,经单片微处理器运算后在显示屏上醒目显示。

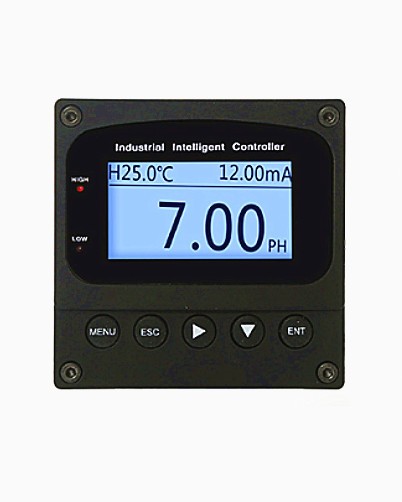

产品简介
自主研发电子在线监测PH/ORP值,通过RS485或电流变送远传到监控室进行记录保存。
PH/ORP测试仪是一款智能在线化学分析仪器之一,是一款广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中PH值或ORP值和温度的连续监测。
连续监测数据通过变送输出连接记录仪实现远传监控与记录,也可以连接RS485接口通过MODBUS-RTU协议可方便联入计算机实现监控与记录。
特点
■ 板卡模块化设计,组装配置更加方便。
■ 采用2.4寸12864 点阵屏
■ 采用隔离变送输出,干扰度更小
■ 采用隔离RS485通讯
■ 可进行PH/ORP的测量、温度测量、上下限控制、变 送输出、RS485通讯
■ 可组态温度手动、自动补偿功能
■ 可设置高、低报警功能,及迟滞量
■ 可设置蜂鸣器、液晶背光开关功能
■ 增加万能密码功能
■ 工业控制式看门狗,确保仪表不会死机
PH/ORP 酸碱度/氧化还原在线分析仪--使用说明
技术指标
■ 可设置隔离变送4-20 mA输出,最大环路750Ω,
0.1%FS
■ 测量范围:PH(0-14 pH);ORP(-1000-+1000 mV或 (-2000-+2000 mV))
■ 精度:±0.02 pH;±1mV
■ 分辨率:0.01 pH;1mV
■ 稳定性:≤0.02 pH/24H; ≤3 mV/24H
■ 输入阻抗: ≥1012Ω
■ 温度测量范围:-10-130℃,精度: ±0.5℃(NTC10K 或PT1000)
■ 温度补偿:-10-130℃ 手动/自动
■ RS485功能:兼容标准MODBUS-RTU通讯协议
■ 供电电源:AC220V±10%,50Hz/60Hz(AC110V± 10%,50Hz/60Hz)
■ 继电器报警:两路常开常闭报警继电器AC250V、3A
■ 语言:中英文可以切换
电源:
220VAC士10%,50士1Hz,功率≤3W
24VDC,功率≤1W (需预定)
12VDC,功率≤1W (需预定);
外型尺寸:96x96X 130mm
安装方式:盘装(嵌入式);开孔尺寸: 93X93mn
防水壁挂箱尺寸:300 (高) X200 (宽) X167 (深) mm
仪表重量:0.6kg
环境温度:-10~ 60°C
相对湿度:不大于90%
