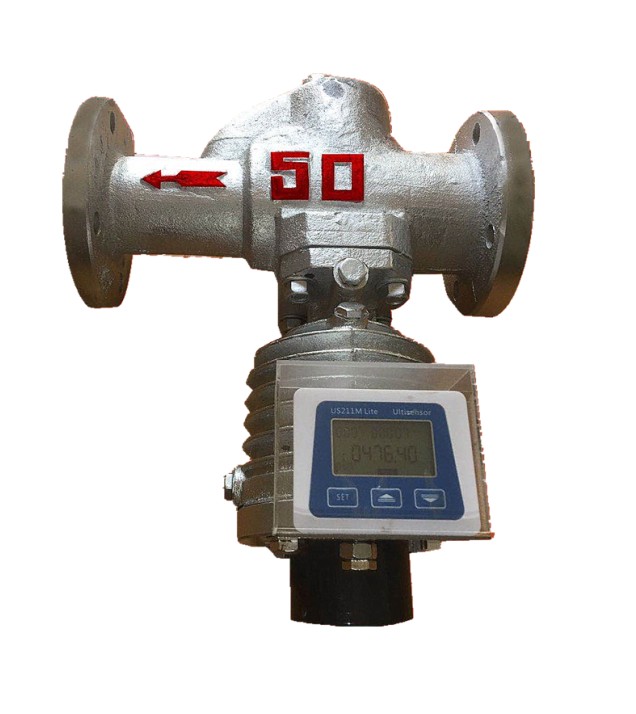

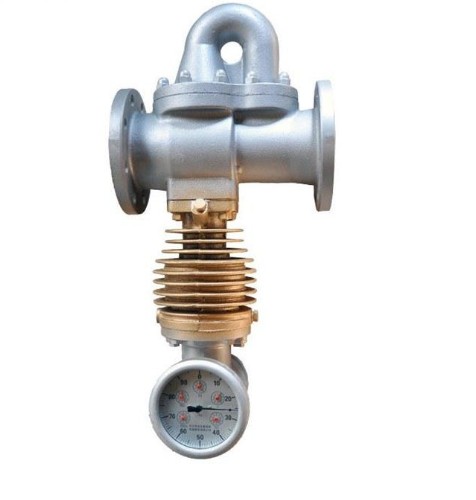

旋翼式蒸汽流量计

      旋翼式蒸汽流量计是测量蒸汽流量的专用仪表，可精确测量过热蒸汽和饱和蒸汽的累计流量。通过液晶显示，可直接读出蒸汽通过此仪表的全部质量流量。旋翼式蒸汽流量计当蒸汽进入流量计后，大部分被孔板节流，另一部分则经喷嘴进入分流管孔，形成蒸汽喷流，推动装在转子轴上部的叶轮，从而带动转子轴旋转，由于阻尼室体注满阻尼液，使转子轴受到阻力，转子以本身的转矩和阻尼叶片的制动转矩相平衡的转速旋转；通过磁钢传递速度信号和测温控头测得的温度信号输入单片机进行运算，由液晶显示出通过流量计的蒸汽的实际流量。广泛适用于石油、化工、轻工、冶金、纺织、食品、医药等各使用蒸汽单位的蒸汽流量的计量。

2、配有三种规格孔板，流量范围广；

3、在工况压力改变后，可方便地进行压力调节；4、采用磁连接，密封性能好。

主要技术参数

1、测量介质 　饱和蒸汽、微过热蒸汽
　　（过热度≤20℃）
　　2、公称通径 02; 05; 08; 10;
　　3、最高工作温度 183℃(02)
　　240℃(05; 08; 10);
　　4、环境温度 仅对智能式要求0℃～55℃
　　（超此温度特殊订货）
　　5、使用压力范围 0.03-1.0 MPa(02)
　　0.05-1.6 MPa(05; 08; 10);
　　6、安装方式 水平安装
　　7、密度补偿方式 机械式为手动压力补偿；智能式为自动温度补偿。

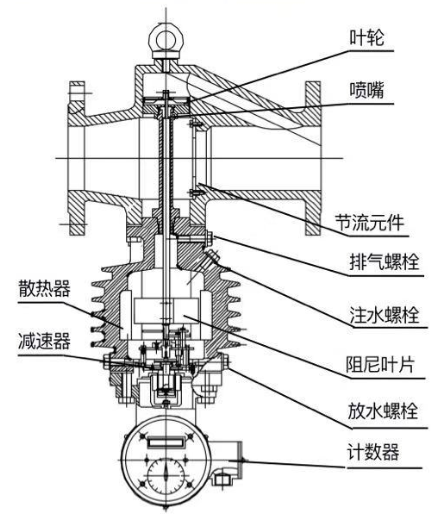

工作原理：

LFX分流旋翼式蒸汽流量计主要是用来计量工业生产过程中饱和蒸汽和微过热蒸汽流量的仪表。主要有节流体、阻尼器和指示器三大部件组成，是一种差压---分流原理是仪表，当蒸汽介质进入流量计节流体后，一部分通过主管道的节流孔板，一部分经分流管流经喷嘴，射流到叶轮，对叶轮形成转矩，式叶轮带动转子轴旋转，在转子轴的下部装有阻尼叶片，安装在注满阻尼夜的阻尼市中，使叶轮转动受到制约，能有地吸收蒸汽喷速的动能，从而形成一定量的关系，叶轮速度与流量成正比。

技术参数：

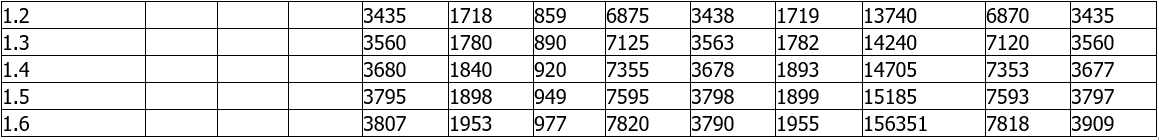

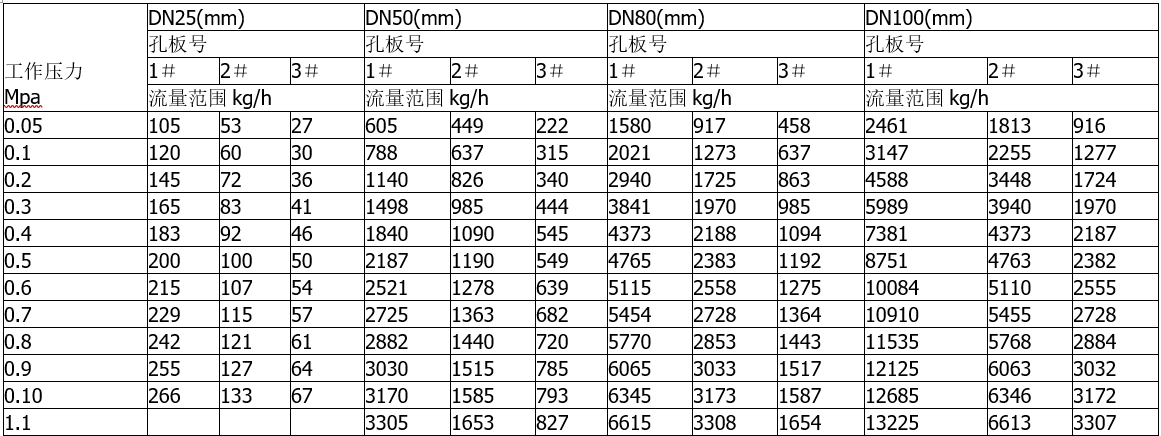

测量范围（Kg/h）：

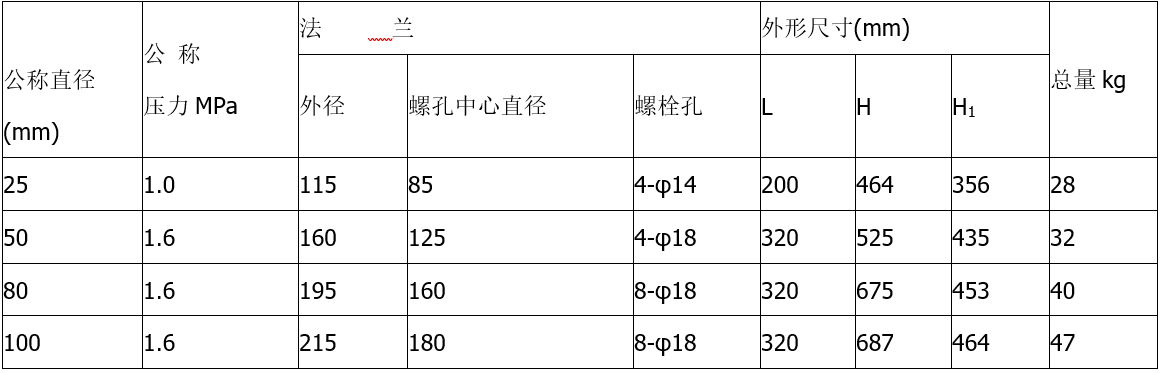

外形尺寸(mm)：
