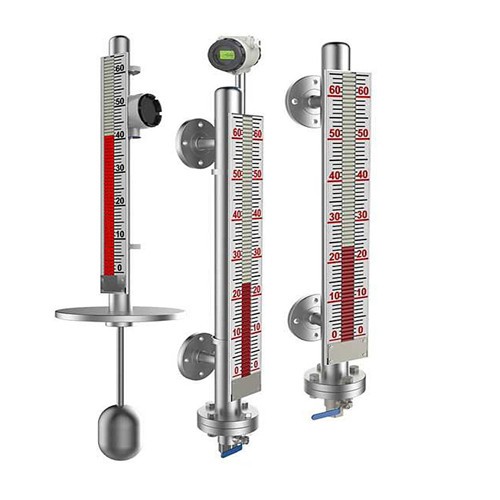

防腐磁翻板液位计

ZN-UDZ-1J防腐型磁翻板液位计概述：

ZN-UDZ-1J防腐型磁翻板液位计适合各种具有腐蚀性液体介质的液位测量，表体采用不锈钢，内衬四氟管。

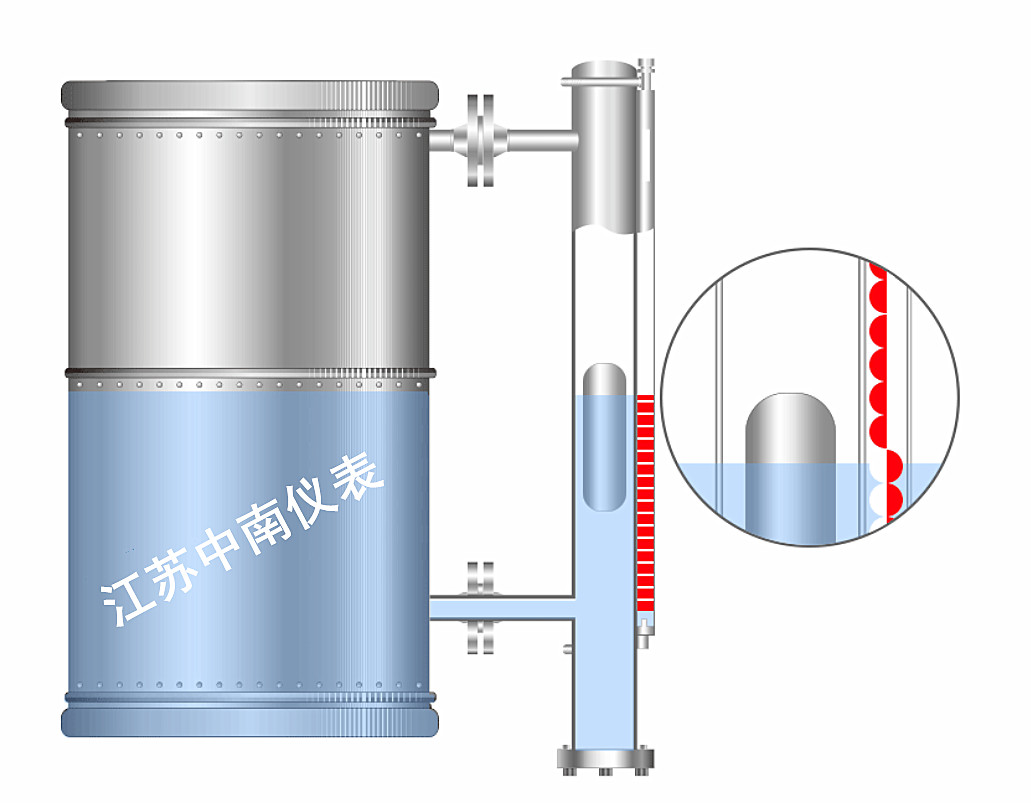

防腐型磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

防腐型磁翻板液位计适合容器内液体的液位、界位的测量，除现场指示，还可配远传变送器、报警(控制)开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。

一、技术参数：

测量范围：150～8000mm

工作压力：2.5MPa；4.0MPa；6.3MPa

工作温度: -20～100℃；-20～200℃；0～400℃

精确度:±10mm

介质密度: 0.5～2.0g/cm3

介质密度差: ≥150kg/m3(测量界位)

环境振动：频率≤25Hz 振幅≤0.5mm

跟随速度: ≤0.08m/s

介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,

可选用加热夹套型液位计

过程连接:侧装式安装法兰: DN20PN2.5；DN25PN4.0；DN25PN6.3

法兰标准:HG20592～20635-97其它法兰标准请用户注明。

材质：旁路管：1Cr18Ni9Ti;304;316L

浮子：钛

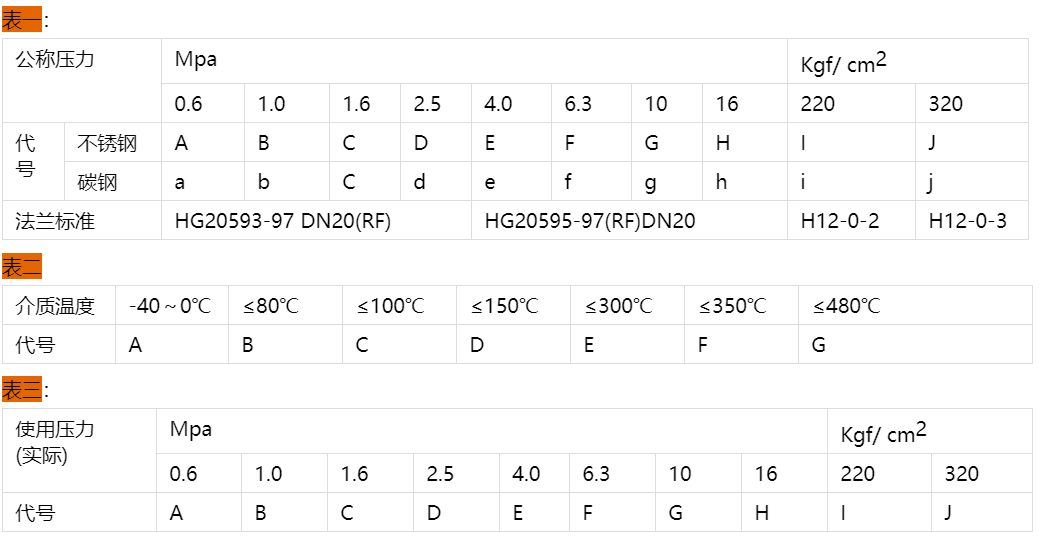

ZN-UDZ型磁翻板液位计选型表：
